摘要

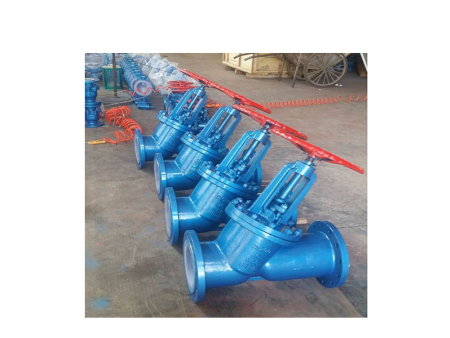

J45F46襯氟直流截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用在-50~150℃的各種濃度的王水、流酸、鹽酸、各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
產品介紹
產品名稱： 襯氟直流截止閥 產品型號： J45F46 公稱通徑： DN15～DN600 結構形式： 直流式 公稱壓力： 1.6MPa～2.5MPa 連接方式： 法蘭 適用溫度： -29ºC～+180ºC 驅動方式： 手動 閥體材質： 鑄鐵、鑄鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI 適用介質： 腐蝕性液體或氣體 生產廠家： 中君閥門（上海）有限公司 產品說明
J45F46襯氟直流截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用在-50~150℃的各種濃度的王水、流酸、鹽酸、各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
執行標準
1、設計與制造按：GB/12239
2、結構長度：GB/12221
3、法蘭連接尺寸按：GB4126.3、GB4216.4
4、試驗檢驗按：GB/T13927產品優點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。性能規范
襯里、閥座 適用溫度（℃） 適用介質 PTFE（F4） ≤180 除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 PCTFE（F3） ≤120 FEP（F46） ≤150 PFA（可熔性F4） ≤180 PVDF（F2） ≤100 RPTFE（RF4） ≤180 基本型號
手動 J41F4 J41F46 齒輪傳動 J441F4 J441F46 J45F4 J45F46 J541F4 J541F46 氣動 J641F4 J641F46 氣動 J941F4 J941F46 主要外形尺寸
公稱通徑
DNPN1.0(MPa) 重量
Weight
(kg)L D D1 D2 f b Z-￠d D0 H1 H2 15 130 95 65 43 3 14 4-￠14 100 180 195 7 20 150 105 75 50 3 14 4-￠14 100 215 235 8 25 160 115 85 60 3 16 4-￠14 120 220 245 9 32 180 135 100 68 2 18 4-￠18 140 250 275 11 40 200 145 110 80 3 18 4-￠18 160 283 315 15 50 230 160 125 100 3 20 4-￠18 180 316 360 18 65 290 180 145 115 3.5 20 4-￠18 200 353 408 26 80 310 195 160 130 3.5 22 8-￠18 240 437 505 35 100 350 215 180 150 4 24 8-￠18 280 480 566 48 125 400 245 210 180 4 26 8-￠18 320 540 650 65 150 480 280 240 210 4 28 8-￠23 360 605 740 95 200 600 335 295 260 5 32 8-￠23 400 650 800 150 250 730 405 355 319 5 35 12-￠26 450 680 870 235 300 850 460 410 370 6 40 12-￠26 500 770 1050 350
